产品应用：

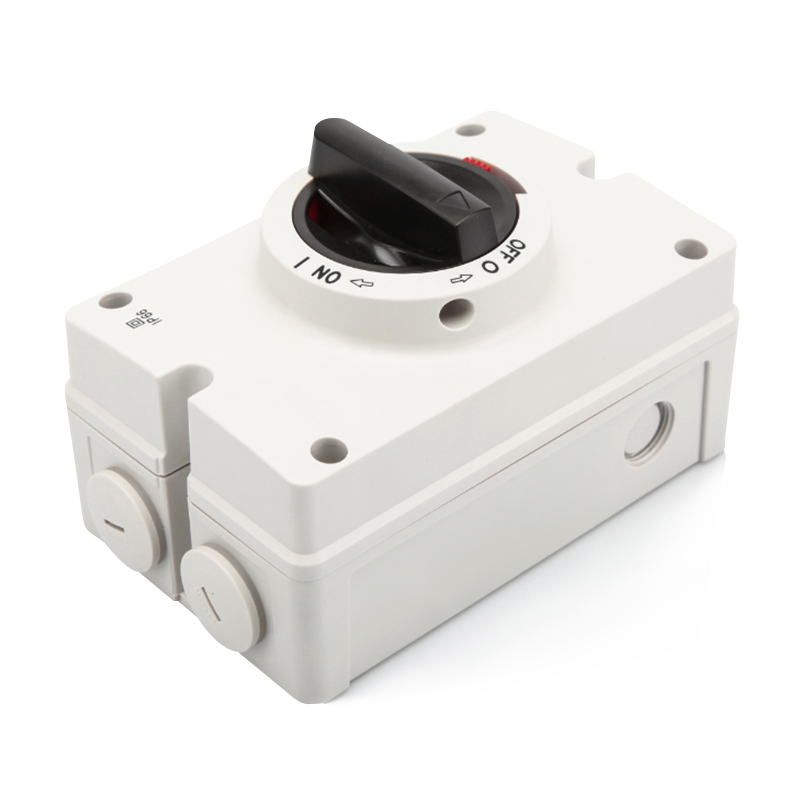

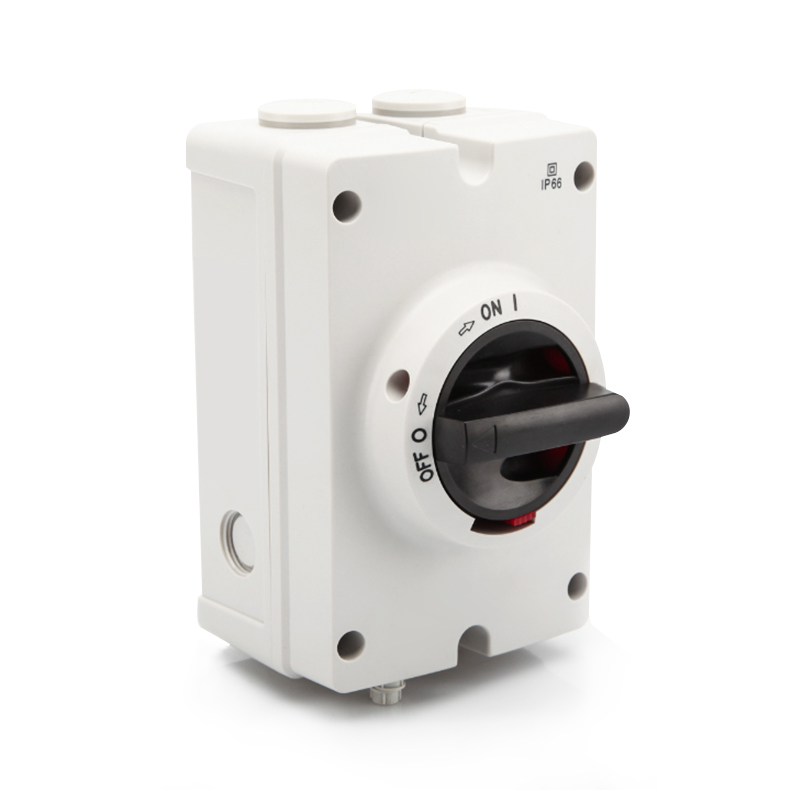

IP66外壳系列直流防水隔离开关专为1000V商用太阳能屋顶开发，安装在光伏板和逆变器之间，以保证安全。直流防水隔离开关有铝盒和塑料盒可选（可选透气阀），确保最高质量和太阳能直流安全。
产品优势：
1.结构紧凑，适合空间有限的地方；
2.DIN导轨安装，方便安装；
3.负载分断可达额定电流的8倍，非常适合电机隔离；
4.双断银铆钉-性能优越，可靠性高，使用寿命长；
5.高可见度的红/黄色手柄；
6.大型可挂锁的红色/黄色或灰色/黑色手柄；
7.型号齐全，16至32A各种型号；
8.高IP66防护等级；
9.触头气隙12.5mm，分断能力高；
10.安装、操作简便；
11.辅助开关可轻松卡入安装；
规格：
主要参数 | 13 | 20 | 25 | 40 | 50 | |
额定绝缘电压/Ui | 5 | 1500 | 1500 | 1500 | 1500 | 1500 |
额定热电流/Ith | A | 32 | 40 | 55 | 55 | 55 |
额定冲击耐受电压/Uimp | 5 | 8000 | ||||
额定短时耐受电流（1s）/1cm | A | 780 | ||||
额定短时接通能力/1cm | 1200年 | |||||
最大横截面积 | ||||||
实心或标准 | 毫米² | 4-16 | ||||
灵活的 | 毫米² | 4-16 | ||||
柔性（+多芯电缆端） | 毫米² | 4-16 | ||||
扭矩 | ||||||
端子螺钉 M4 的拧紧扭矩 | 牛米 |
1.2-1.8 | ||||
单孔安装螺母M16紧固扭矩 | 牛米 | 2.0-2.3 | ||||
拧紧扭矩旋钮螺钉 M3 | 牛米 | 0.5-0.7 | ||||
开启或关闭扭矩 | 牛米 | 0.9-1.3 | ||||
常规参数 | ||||||
旋钮位置 | 9 点关闭，12 点打开 | |||||
电气寿命 | 实际的 | 3000 次循环 | ||||
标准 | 300 次循环 | |||||
机械的 | 实际的 | 10000 次循环 | ||||
标准 | 10000 次循环 | |||||
直流极数 | 2 或 4（6/8 极客选择） | |||||
触点距离（每极） | 8 毫米 | |||||
操作温度 | -40 至 +85 | |||||
储存温度 | -40 至 +85 | |||||
污染程度 | 3 | |||||
过压类别 | 3 | |||||
轴和安装螺母的 IP 等级 | IP66 | |||||
